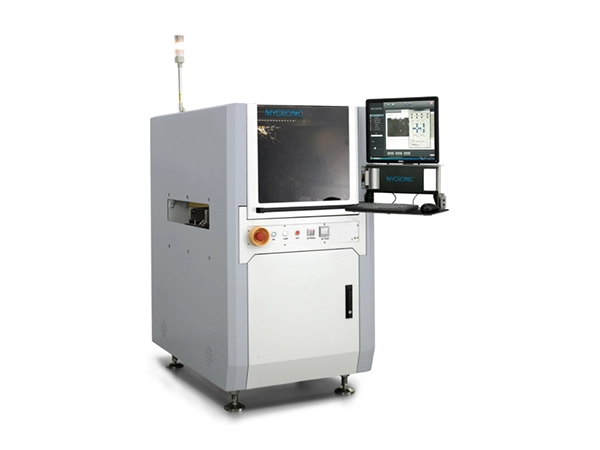

MYJ10X சாலிடர் பேஸ்ட் ஜெட் பிரிண்டிங் சிஸ்டம் பிளானர் அல்லாத பிசிபிகளுக்கு (0.4 மிமீக்கும் குறைவான உயர வேறுபாடுகளுடன்) இடமளிக்கிறது மற்றும் கட்டுப்படுத்தக்கூடிய சாலிடர் பேஸ்ட் தடிமன் வழங்குகிறது, பயனர்கள் பல்வேறு இடங்களில் வெவ்வேறு தடிமன்களைக் குறிப்பிட அனுமதிக்கிறது. இது கூறுகளில் நேரடியாக அச்சிடுவதை ஆதரிக்கிறது-இது 3D/ஸ்டேக் செய்யப்பட்ட அசெம்பிளி செயல்முறைகளுக்கு ஏற்றதாக அமைகிறது-மற்றும் ஸ்டென்சில்களின் தேவையை நீக்கி அதிக செயல்திறனை வழங்குகிறது.
- ஸ்டென்சில் தேவையில்லை; குறிப்பிட்ட சாலிடர் கூட்டு வடிவங்கள் தேவைப்படும் பயன்பாடுகளுக்கு குறிப்பாக பொருத்தமானது
- பல்வேறு தயாரிப்புகளுக்கான விரைவான நிரலாக்க மற்றும் சரிபார்ப்பு
- ஒரே தயாரிப்பில் அருகிலுள்ள பட்டைகளுக்கு இடையே சாலிடர் அளவின் குறிப்பிடத்தக்க மாறுபாடுகளைக் கையாளும் திறன் கொண்டது
- PoP (பேக்கேஜ்-ஆன்-பேக்கேஜ்) சாலிடர் விநியோக பயன்பாடுகளை எளிதாக ஆதரிக்கிறது
- சுத்தம் தேவையில்லை; மிகவும் எளிதான பராமரிப்பு
- அதிக ஒருங்கிணைப்பு அடர்த்தி கொண்ட தயாரிப்புகளுக்கு குறிப்பாக பொருத்தமானது
- சீரற்ற மேற்பரப்புகளைக் கொண்ட தயாரிப்புகளுக்கு ஏற்ற நெகிழ்வான விநியோகம் (மாறுபட்ட உயரங்கள்); சாலிடர் அளவின் துல்லியமான கட்டுப்பாடு
| அடிப்படை அளவுருக்கள் | MYJ10X இன்-லைன் சோல்டர் பேஸ்ட் ஜெட்டிங் பிளாட்ஃபார்ம் |
| பரிமாணங்கள் | 770 x 1200 x 1400 மிமீ (W x D x H) |
| இயந்திர எடை | 650 கிலோ (நிலையான கட்டமைப்பு) |
| விநியோக பகுதி | W x D = 350 மிமீ x 475 மிமீ (நிலையான கட்டமைப்பு) |
| அதிகபட்சம். PCB அளவு (ஒற்றை வழி முறை) | W x D = 350 மிமீ x 475 மிமீ |
| அதிகபட்சம். PCB அளவு (இரட்டைப் பாதை முறை) | W x D = 350 மிமீ x 210 மிமீ (இரட்டைப் பாதை ஒரே நேரத்தில்) |
| கன்வேயர் | உயரம் 890-965 மிமீ; நிலையான SMEMA தொடர்பு; இரட்டை பாதை விருப்பம் உள்ளது |
| கன்வேயர் சுமை திறன் (உறுதிப்படுத்தல் உட்பட) | 3 கிலோ (அதிக சுமைகளுக்குத் தனிப்பயனாக்கம் தேவை) |
| கன்வேயர் அகல சரிசெய்தல் வரம்பு | ஒற்றை-தடம்: 50-475 மிமீ; ஒரே நேரத்தில் இரட்டைப் பாதை: 50-210 மிமீ |
| பிசிபி தடிமன் | 0.5 மிமீ < டி < 6 மிமீ; மற்ற தடிமன்களுக்குத் தேவையான தனிப்பயனாக்கம் |
| நிலைப்படுத்தல் துல்லியம் | ±30μm @ 3σ (X, Y) |
| மீண்டும் நிகழும் தன்மை | ±15μm @ 3σ (X, Y) |
| அதிகபட்சம். வேகம் | 1000 மிமீ/வி (எக்ஸ், ஒய்) |
| அதிகபட்சம். முடுக்கம் | 1 கிராம் (எக்ஸ், ஒய்) |
|
|
|
| அடிப்படை அளவுருக்கள் | சாலிடர் பேஸ்ட் ஜெட்டிங் வால்வு |
| வால்வு கட்டமைப்பு AP (சிறியது) | 215-260μm; 2.1–3.2nl; 200Hz |
| வால்வு கட்டமைப்பு ஏஜி (நடுத்தரம்) | 330-520μm; 5-20nl; 160-300Hz |
| பொருள் ஊட்ட காற்று அழுத்தம் | 15.9 சை |
| ஜெட்டிங் உயரம் | 0.6± 0.1மிமீ |
| சான்றிதழ் வகை | CE |
